ارتباط مدارهای دیجیتال با سیستمهای پنوماتیک
—————- رپورتاژ آگهی —————–
با گسترش اتوماسیون صنعتی، ارتباط میان سیستمهای دیجیتال و تجهیزات مکانیکی بیش از گذشته مورد توجه قرار گرفته است. بسیاری از ماشینآلات امروزی فقط با هوای فشرده، برق یا تجهیزات مکانیکی کار نمیکنند، بلکه عملکرد بخشهای مختلف آنها با کمک مدارهای کنترلی و دیجیتال مدیریت میشود. سیستمهای پنوماتیک نیز یکی از نمونههای رایج این ترکیب در ماشینآلات صنعتی هستند. در مدارهای ساده پنوماتیک، عملکرد مکانیکی و حرکت عملگر اهمیت اصلی را دارد؛ اما در سیستمهای اتوماسیون، علاوه بر درست انجام شدن حرکت، زمان و ترتیب اجرای آن نیز اهمیت دارد.برای مثال، ممکن است لازم باشد یک جک پس از تشخیص حضور قطعه توسط سنسور حرکت کند و پس از رسیدن به انتهای مسیر، فرمان مرحله بعد صادر شود.در چنین فرآیندی، مدار دیجیتال، PLC، سنسورها و شیرهای برقی در کنار تجهیزات پنوماتیک قرار میگیرند تا دریافت اطلاعات، پردازش فرمان و اجرای حرکت بهصورت هماهنگ انجام شود. این ارتباط، یکی از پایههای مهم در طراحی بسیاری از سیستمهای اتوماسیون صنعتی است.
مدار دیجیتال چیست و چه ارتباطی با پنوماتیک دارد؟
مدارهای دیجیتال بر پایه دریافت، پردازش و ارسال سیگنالهای مشخص کار میکنند. در بسیاری از سیستمهای صنعتی، این سیگنالها برای نشان دادن دو وضعیت مختلف مانند روشن و خاموش، فعال و غیرفعال یا وجود و عدم وجود یک قطعه استفاده میشوند. همین منطق ساده میتواند برای کنترل مراحل مختلف یک فرآیند پنوماتیکی به کار گرفته شود.برای مثال، یک سنسور میتواند رسیدن جک به انتهای مسیر را تشخیص دهد و این وضعیت را به بخش کنترل اعلام کند. کنترلر پس از دریافت این اطلاعات، بر اساس برنامه تعریفشده فرمان لازم را برای شیر برقی ارسال میکند. شیر نیز با تغییر مسیر هوای فشرده، شرایط حرکت یا توقف جک را فراهم میکند.
به این ترتیب، مدار دیجیتال و سیستم پنوماتیک وظایف متفاوت اما مرتبطی دارند. مدار دیجیتال وظیفه دریافت اطلاعات و تصمیمگیری را بر عهده دارد و تجهیزات پنوماتیک فرمان صادرشده را به حرکت مکانیکی تبدیل میکنند.
سنسور → مدار کنترل → شیر برقی → هوای فشرده → عملگر پنوماتیک
در سیستمهای صنعتی، هماهنگی صحیح میان این بخشها باعث میشود عملیات مختلف با ترتیب و زمانبندی مشخص اجرا شوند.
اجزای اصلی یک سیستم پنوماتیک تحت کنترل دیجیتال
برای ایجاد ارتباط میان یک مدار دیجیتال و سیستم پنوماتیک، چند بخش مختلف باید در کنار یکدیگر کار کنند. هر کدام از این تجهیزات وظیفه مشخصی دارند و عملکرد نهایی سیستم به هماهنگی میان آنها وابسته است.
· سنسورها؛ دریافت اطلاعات از سیستم
سنسورها یکی از نقاط ارتباطی میان بخش مکانیکی و مدار کنترل هستند. این تجهیزات میتوانند وضعیت یک قطعه، موقعیت یک عملگر یا رسیدن جک به انتهای مسیر را تشخیص دهند و نتیجه را بهصورت سیگنال به مدار کنترل ارسال کنند. برای مثال، سنسور موقعیت نصبشده روی جک میتواند مشخص کند که پیستون به نقطه موردنظر رسیده است یا هنوز در حال حرکت است.
· PLC؛ پردازش اطلاعات و صدور فرمان
PLC یا کنترلکننده منطقی برنامهپذیر، اطلاعات دریافتشده از سنسورها را بررسی میکند و بر اساس برنامهای که برای سیستم تعریف شده است، تصمیم میگیرد چه خروجی فعال شود. در یک خط تولید، این تصمیم میتواند شامل فعال کردن یک شیر برقی، توقف یک حرکت یا شروع مرحله بعدی فرآیند باشد.
· شیر برقی؛ تبدیل فرمان الکتریکی به عملکرد پنوماتیکی
شیر برقی یکی از مهمترین اجزای ارتباط میان مدار دیجیتال و مدار پنوماتیک است. این شیر با دریافت فرمان الکتریکی، مسیر عبور هوای فشرده را تغییر میدهد. در نتیجه، هوای فشرده به بخش موردنظر مدار هدایت شده و میتواند باعث حرکت عملگر شود.
· عملگر پنوماتیک؛ اجرای حرکت
عملگر پنوماتیک همان قطعهای است که در نهایت فرمان سیستم را به حرکت تبدیل میکند؛ مثلاً جک جلو یا عقب میرود. همچنین جک باید بر اساس نیاز دستگاه باشد.
مدار دیجیتال چگونه یک جک پنوماتیک را کنترل میکند؟

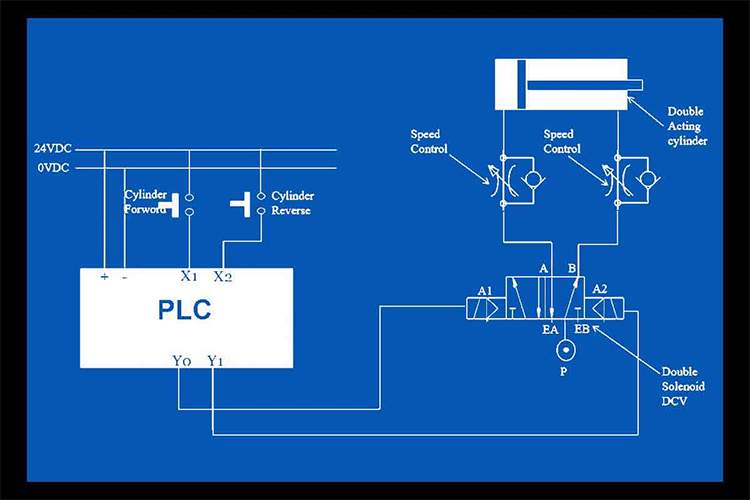

برای درک بهتر ارتباط مدارهای دیجیتال با سیستمهای پنوماتیک، میتوان یک خط تولید را در نظر گرفت که در آن قرار است یک قطعه پس از ورود به محل مشخص، توسط یک جک پنوماتیک جابهجا یا ثابت شود. در این فرآیند، حرکت جک بهصورت مستقیم و بدون کنترل انجام نمیشود، بلکه هر مرحله بر اساس اطلاعات دریافتشده از سنسورها اجرا خواهد شد.ابتدا سنسور حضور قطعه را تشخیص میدهد و سیگنال مربوط به این وضعیت را به PLC ارسال میکند. PLC پس از بررسی شرایط برنامه، خروجی موردنظر را فعال میکند. این خروجی به بوبین شیر برقی متصل است و با فعال شدن آن، مسیر هوای فشرده تغییر میکند.هوای فشرده وارد بخش مناسب جک شده و پیستون شروع به حرکت میکند. پس از رسیدن پیستون به موقعیت مشخص، سنسور موقعیت این وضعیت را تشخیص داده و اطلاعات جدیدی به PLC ارسال میکند. کنترلر نیز میتواند بر اساس این اطلاعات، فرمان برگشت جک یا شروع مرحله بعدی را صادر کند.
در نتیجه، یک فرآیند ساده میتواند شامل چند مرحله پشت سر هم باشد:
تشخیص قطعه ← ارسال سیگنال ← پردازش در PLC ← فعال شدن شیر برقی ← حرکت جک ← تشخیص موقعیت ← اجرای فرمان بعدی
این ساختار باعث میشود حرکت عملگرهای پنوماتیک با ترتیب مشخص و هماهنگ با سایر بخشهای ماشین انجام شود.
نقش ورودی و خروجی دیجیتال در سیستم پنوماتیک
در یک سیستم پنوماتیک که توسط مدار دیجیتال کنترل میشود، اطلاعات و فرمانها از طریق ورودیها و خروجیهای دیجیتال جابهجا میشوند. به زبان ساده، ورودی دیجیتال اطلاعات وضعیت تجهیزات را دریافت میکند و خروجی دیجیتال بر اساس منطق برنامه، فرمان لازم را به تجهیزات ارسال میکند.
ورودی دیجیتال (Digital Input) میتواند اطلاعاتی مانند فعال شدن یک سنسور، رسیدن جک به انتهای کورس، تشخیص حضور قطعه یا تغییر وضعیت یک کلید را دریافت کند. این اطلاعات به PLC منتقل میشوند تا کنترلر بتواند وضعیت فعلی سیستم را بررسی کند.
در مقابل، خروجی دیجیتال (Digital Output) برای ارسال فرمان به تجهیزات استفاده میشود. یکی از کاربردهای رایج آن، کنترل بوبین شیرهای برقی پنوماتیک است. زمانی که PLC خروجی مشخصی را فعال میکند، بوبین شیر تحریک شده و مسیر هوای فشرده تغییر میکند.
به این ترتیب، میتوان نقش هر بخش را بهصورت ساده در نظر گرفت:
سنسور یا کلید → ورودی دیجیتال → PLC → خروجی دیجیتال → شیر برقی → عملگر پنوماتیک
البته در مدارهای واقعی، نوع سیگنال، ولتاژ، جریان خروجی و مشخصات ورودی و خروجی PLC باید با تجهیزات مورد استفاده هماهنگ باشد. عدم تطابق این مشخصات میتواند باعث عملکرد نادرست مدار یا حتی آسیب به تجهیزات کنترلی شود.به همین دلیل، طراحی یک سیستم الکتروپنوماتیک فقط به جک و شیر محدود نمیشود و مشخصات بخش کنترل و تجهیزات پنوماتیک باید در کنار یکدیگر بررسی شوند.
چرا استفاده از مدارهای دیجیتال در سیستمهای پنوماتیک اهمیت دارد؟
ترکیب مدارهای دیجیتال با تجهیزات پنوماتیک باعث میشود کنترل حرکتها از حالت ساده و دستی خارج شده و امکان اجرای فرآیندهای چندمرحلهای فراهم شود. در یک ماشین اتوماتیک، ممکن است چند عملگر باید با ترتیب مشخص و بر اساس شرایط مختلف حرکت کنند. مدار دیجیتال میتواند این ترتیب را مدیریت کند و فرمان هر مرحله را در زمان مناسب صادر کند.یکی از مزیتهای مهم این روش، هماهنگی میان چند عملگر است. برای مثال، میتوان برنامه را به شکلی تنظیم کرد که ابتدا یک جک قطعه را ثابت کند، سپس عملگر دیگری حرکت کند و پس از پایان عملیات، جک اول به موقعیت اولیه بازگردد.از طرف دیگر، استفاده از سنسورها امکان دریافت بازخورد از وضعیت سیستم را فراهم میکند. در نتیجه، کنترلر تنها بر اساس یک زمانبندی ثابت عمل نمیکند و میتواند وضعیت واقعی تجهیزات را نیز در تصمیمگیری خود در نظر بگیرد.این روش در فرآیندهایی که سرعت، تکرارپذیری و ترتیب اجرای عملیات اهمیت دارد، کاربرد بیشتری پیدا میکند. همچنین در صورت بروز مشکل در یکی از مراحل، بررسی وضعیت ورودیها و خروجیهای PLC میتواند به شناسایی محل اختلال کمک کند.
اهمیت صحیح تجهیزات پنوماتیک در مدارهای دیجیتال
عملکرد یک سیستم الکتروپنوماتیک فقط به برنامه PLC یا مدار دیجیتال وابسته نیست. تجهیزات مورد استفاده در بخش پنوماتیک نیز باید متناسب با شرایط کاری و مشخصات مدار شوند. حتی اگر فرمان الکتریکی بهدرستی صادر شود، نامناسب شیر، جک یا سایر اجزا میتواند باعث شود حرکت مورد انتظار ایجاد نشود.برای تجهیزات باید مواردی مانند فشار کاری، دبی هوای موردنیاز، سایز اتصالات، نوع شیر، تعداد پورتها، ولتاژ بوبین و مشخصات عملگر بررسی شود. برای جک نیز عواملی مانند قطر، کورس، نیروی موردنیاز و سرعت حرکت اهمیت دارند.در بخش الکتریکی نیز باید مشخصات خروجی PLC با بوبین شیر برقی هماهنگ باشد. برای مثال، نوع ولتاژ و میزان جریان موردنیاز شیر باید با خروجی مدار کنترل سازگار باشد. در غیر این صورت ممکن است شیر بهدرستی عمل نکند یا مدار کنترل با مشکل مواجه شود.
نقش اتصالات پنوماتیک در عملکرد مدار
در کنار شیرها و عملگرها، مسیر انتقال هوای فشرده نیز در عملکرد سیستم اهمیت دارد. شیلنگها و اتصالات پنوماتیک وظیفه انتقال هوا میان تجهیزات مختلف مدار را بر عهده دارند و نامناسب آنها میتواند روی عملکرد نهایی سیستم تأثیر بگذارد.برای مثال، اگر اتصال بهدرستی یا نصب نشده باشد، احتمال نشتی هوا افزایش پیدا میکند. همچنین سایز نامناسب شیلنگ یا اتصال میتواند باعث افت فشار و کاهش سرعت حرکت جک شود. این مسئله بهخصوص در مدارهایی که چند عملگر بهصورت همزمان کار میکنند، اهمیت بیشتری پیدا میکند.در یک سیستم کنترلشده با PLC، ممکن است تمام فرمانهای الکتریکی بهدرستی ارسال شوند، اما به دلیل وجود نشتی یا محدودیت در مسیر انتقال هوا، عملگر با سرعت یا نیروی مورد انتظار حرکت نکند. به همین دلیل، مشخصات مسیر هوای فشرده باید متناسب با فشار کاری، دبی موردنیاز و سایز پورت تجهیزات شود.
کاربرد ارتباط مدار دیجیتال و پنوماتیک در صنایع
ترکیب مدارهای دیجیتال با سیستمهای پنوماتیک در ماشینآلاتی استفاده میشود که نیاز به اجرای حرکتهای تکراری، زمانبندیشده و قابل کنترل دارند. در این سیستمها، PLC و سنسورها وضعیت فرآیند را بررسی میکنند و بر اساس برنامه، فرمان لازم را برای تجهیزات پنوماتیک ارسال میکنند.
برخی از کاربردهای رایج این ترکیب عبارتاند از:
– خطوط بستهبندی: کنترل جکها برای جابهجایی، نگهداشتن یا هدایت محصولات در مراحل مختلف بستهبندی.
– ماشینآلات مونتاژ: اجرای حرکتهای تکراری برای قرار دادن یا ثابت کردن قطعات در موقعیت مشخص.
– صنایع خودروسازی: استفاده از عملگرهای پنوماتیک برای جابهجایی و موقعیتدهی قطعات در خطوط تولید.
– دستگاههای پرکن و درببندی: کنترل حرکت بخشهایی از دستگاه بر اساس حضور محصول و ترتیب اجرای فرآیند.
– سیستمهای انتقال قطعات: استفاده از جکها و عملگرهای پنوماتیک برای هدایت یا تغییر مسیر قطعات.
– ماشینآلات تولیدی: اجرای چند حرکت متوالی که باید بر اساس وضعیت سنسورها و برنامه کنترل انجام شوند.
در تمام این موارد، هدف فقط ایجاد حرکت نیست؛ بلکه باید حرکت در زمان مناسب و بر اساس شرایط مشخص انجام شود. به همین دلیل، ارتباط میان مدار دیجیتال و تجهیزات پنوماتیک امکان اجرای فرآیندهای پیچیدهتر و هماهنگتر را فراهم میکند.
آیا هر سیستم پنوماتیکی به PLC نیاز دارد؟
خیر. استفاده از PLC برای تمام سیستمهای پنوماتیک ضروری نیست. نوع مدار کنترل به تعداد تجهیزات، پیچیدگی فرآیند و میزان کنترلی که از سیستم انتظار میرود بستگی دارد.در کاربردهای ساده، ممکن است یک عملگر با استفاده از شیر دستی یا مکانیکی کنترل شود و نیازی به مدار دیجیتال وجود نداشته باشد. در برخی مدارها نیز میتوان از رلهها و تجهیزات ساده فرمان برای کنترل شیرهای پنوماتیک استفاده کرد.اما زمانی که تعداد عملگرها و سنسورها افزایش پیدا میکند یا اجرای عملیات باید بر اساس ترتیب و شرایط مشخصی انجام شود، استفاده از PLC میتواند کنترل سیستم را سادهتر کند. برای مثال، در یک فرآیند چندمرحلهای میتوان برنامه را به شکلی تنظیم کرد که:
– ابتدا وضعیت سنسور بررسی شود.
– سپس جک اول حرکت کند.
– پس از تأیید موقعیت، جک دوم فعال شود.
– در پایان، عملگرها به موقعیت اولیه بازگردند.
جمعبندی
ارتباط مدارهای دیجیتال با سیستمهای پنوماتیک، امکان کنترل دقیقتر و اجرای خودکار فرآیندهای صنعتی را فراهم میکند. در این ساختار، سنسورها اطلاعات را دریافت میکنند، PLC فرمان را پردازش میکند و شیر برقی آن را به عملکرد پنوماتیکی تبدیل میکند.برای عملکرد صحیح سیستم نیز باید جک، شیر، سنسور و اتصالات متناسب با فشار، دبی، سرعت و شرایط کاری شوند.
